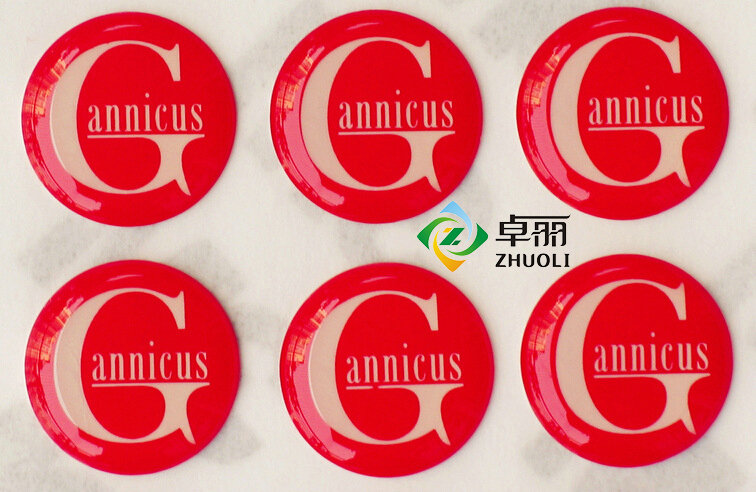

卓丽高透明水晶胶因其高透明耐黄好的优势被广泛应用于包装标识标牌行业，如滴胶标牌铭牌等。下面主要针对滴胶标牌工艺流程进行详细讲解。
一、水晶标牌一般使用卓丽牌环氧水晶胶或者PU水晶胶原材料滴胶的。
需要的设备和易耗品：
所需要的基本设备：
1、数显电子秤，真空脱泡机；
2、滴胶平台；
3、用于搅拌胶水的塑料杯，搅拌棒，塑料滴胶壶，双面胶带。
清洗剂：无水乙醇。
条件允许下，可以添加以下设备：烘烤箱，自动滴胶机等。
二、手工操作工艺如下：
1、准备底材，如：PVC、塑料商标、金属证章放入烘箱中加温到60度预热处理，目的去除表面的湿气。
2、水平放置底材。将去湿后的底材平放在水平一致的操作台板上等待滴注。
3、根据用量，取一只清洁干净的烧杯，准确计量，将卓丽水晶胶AB组份，按3：1重量比例混合搅拌均匀（一定要混合均匀，否则会出现表面粘手和与底材脱层的现象，各厂家的产品都一样要做到这一点。）
4、然后将配好的混合料置入真空干燥箱中，开启真空泵，在真空状态下脱除混合料中的气泡。
5、取清洁干净的在针管，将消泡后的水晶胶吸入针管内，然后计量并均匀地滴注在预先准备好的底材（即：标牌、商标等）之表面，一般水晶胶层厚度2mm，让其自然流平即可（注：以上过程控制在30分钟之内，以免胶液粘度增加，导致不能操作）。
6、底材在滴注水晶胶后3-5分钟，观察胶面有无气泡或尘粒，如有小气泡，可用大头针将其刺破，如发现死角有未流水晶胶到的地方，用大头针引渡即可。
7、浇注好的标牌，在20℃-30℃的室温下固化10-24小时硬化，成为表面不沾手的水晶标牌。
8、如遇不干胶、商标等，本身厚度很薄，界线不明显，浇注时，容易造成水晶胶外溢，要达到2mm厚度有一定困难，所以制水晶胶的把握不同情况，控制好粘度，在应用过程中，可放置1-2小时，以提高粘度，适应薄型水晶胶的浇注。
9、制作大于2mm厚的水晶胶标牌，可分二次滴塑，第一次滴塑后，固化3-5小时，再滴加一层。
10、滴塑后的清洗，无论手工滴塑，还是自动化滴塑，完工后机械、设备、容器都需清洗干净，因为水晶胶硬化后，不溶于任何溶剂，因此必须在它没有硬化前将机器中、容器都需清洗干净（建议：使用丙酮或无水酒精）。
本文由东莞市卓翼实业网络部编辑，如需转载请注明来处：http://www.zhuoyishiye.com
